PFC Monitor & PFC Scope Versions complètes :

Ces versions contiennent :
PFC Monitor 1.01

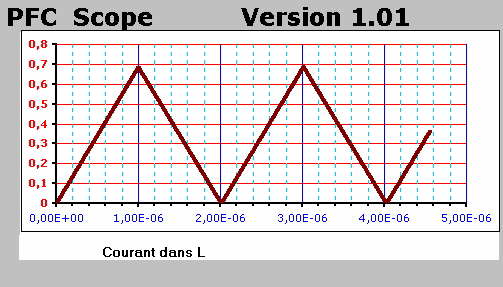

PFC Scope 1.01 : Permet le calcul et la visualisation des oscillogrammes aux bornes des composants :

La version démo ne permet pas cette fonction .
Versions complètes : celles ci permettent la visualisation des signaux courant / tension des composants d'un PFC en mode discontinu :
  • en fonction de la puissance de sortie
  • en fonction de l'angle réseau
  • en fonction de la tension réseau de l'alternance en cours
  • en fonction des valeurs de composants : inductance , condensateur d'entrée et condensateur de sortie
Les signaux visualisés sont les suivants :
  • tension et courant de l'inductance ( L )
  • tension et courant pour le condensateur d'entrée
  • tension et courant pour le condensateur de sortie
  • tension et courant pour la diode et l'interrupteur ( transistor )

La dimention des oscillographes est d'environ 500 * 300 pixels

Un signal d'erreur est disponible si le fonctionnement du PFC n'est pas compatible avec les grandeurs entrées , par exemple : tension de réseau trop haute , ect...

Performances et Limites du programme :
Celui ci est basé sur un système d'analyse par échantillonnage et n'a de ce fait pas de limite aux niveaux des valeurs électriques , hormis les grandeurs propres de calcul . Les graphes sont "autoscallables" et permettent de ce fait a s'adapter a toute valeurs de fréquence , tension et courant .


La version Light 99 € HT ( env. 3Mo Excel 7 mini) : Cette version est idéale pour des simulations de bases et comprendre comment fonctionne ce type de convertisseur .
  • Permet des Oscillographes avec 1 à 3 périodes de "découpage" du type :

  • Inductance pure , Condensateur d'entrée pur , Condensateur de sortie avec ESR , interrupteurs purs .
  • 6 mois de mises à jours offertes
  • disponible par téléchargement

La version Standard 199 € HT ( env. 7 Mo Excel 7 mini) , pour processeur 800 Mhz et plus , 64 Mo de RAM mini
La version Standard Plus 209 € HT( env. 30 Mo Excel 7 mini) , pour processeur 1 Ghz et plus , 128 Mo de RAM mini

  • Permet des Oscillographes avec une dizaines de périodes de "découpage" du type :

  • Inductance pure , Condensateur d'entrée pur , Condensateur de sortie avec ESR , interrupteurs purs .
  • 6 mois de mises à jours offertes
  • Version Standard disponible en téléchargement ( zip 3 Mo )
  • Version StandardPlus disponible sur CD Rom

La version Pro 930 € HT ( env. 35 Mo Excel 2000 mini ) , pour processeur 1 Ghz et plus , 128 Mo de RAM mini
  • Sont aussi disponibles pour cette version : Les valeurs de courant et tension moyens et efficaces pour l'ensemble des composants suivants avec une erreur inférieure à 2 % @ 500 kHz :
    • Semi-conducteurs ( Transistor et Diode )
    • Inductance
    • Condensateur d'entrée ( CE )
    • condensateur de sortie ( CS )
  • Cette version permet de se coupler directement avec la version PRO de Forward Scope , et de PushPull Scope , ainsi que la version PRO de EMI scope
  • Elle dispose aussi d'un Time Base ( *1 , *2 , *5 , *10 ) permettant de dilater l'échelle
  • Assistance téléphonique limitée à 90 jours après le premier appel
  • 12 mois de mises à jours offertes
  • disponible sur CD Rom

La version Pro Plus 1200 € HT ( env. 45 Mo Excel 2000 mini + connexion INTERNET) , pour processeur 1,5 Ghz et plus , 192 Mo de RAM mini
  • Cette version permet de tenir compte de la variation de valeur de la valeur inductive de l'inductance , pour toutes inductance en Poudre de fer , MPP , FeNi , et autres matériaux équivalents .
  • De plus cette version permet d'utiliser le Solveur Excel Couplé avec la version PRO du programmes de calculs de l'inductance PFC pour mode discontinu disponible sur le site et de ce fait d'obtenir des courbes avec une d'erreur relativement faible ( < 2.5 % )
  • Sont aussi disponibles pour cette version : Les valeurs de courant et tension moyens et efficaces pour l'ensemble des composants suivants , avec une erreur inférieure à 2 % @ 500 kHz :
    • Semi-conducteurs ( Transistor et Diode )
    • Inductance
    • Condensateur d'entrée ( CE )
    • condensateur de sortie ( CS )
  • Cette version permet de se coupler directement avec la version PRO et PRO Plus de Forward Scope , et de PushPull Scope , ainsi que la version PRO Plus de EMI scope
  • Time Base ( *1 , *2 , *5 , *10 ) permettant de dilater l'échelle
  • Assistance téléphonique limitée à 90 jours après le premier appel
  • 12 mois de mises à jours offertes
  • disponible sur CD Rom

Acheter une version enregistrée.
Pour toutes questions : web@transfomaniac.com .
Version démo ?
