PFC Monitor & PFC Scope Version 1.01 :

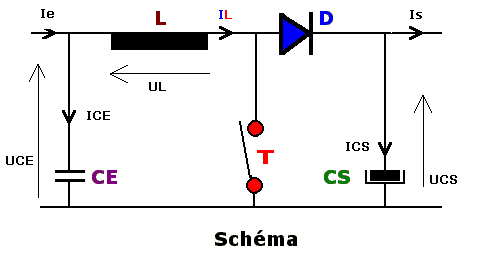

 PFC Monitor 1.01 : Permet le calcul de la valeur inductive et des grandeurs électriques aux bornes des composants d'un PFC fonctionnant en démagnétisation complète ( mode ZCS à fréquence variable ) .

PFC Monitor 1.01 calcule les grandeurs électriques suivantes des composants associés suivants :
  1. Condensateur d'entrée : valeur de l'ondulation à ses bornes
  2. Condensateur de sortie : valeur de l'ondulation à ses bornes
  3. Transistor et Diode : valeur du courant crête
  4. Réseau : valeur du courant absorbé maximal
  5. Inductance : valeur de l'inductance , valeur du courant continu maximal , valeur du courant alternatif maximal
Les grandeurs prises en considération sont les suivantes :
  1. Tension minimale réseau
  2. Tension maximale réseau
  3. Fréquence du réseau
  4. Puissance de sortie
  5. Valeur du condensateur entrée "CE"
  6. Valeur du condensateur sortie "CS"

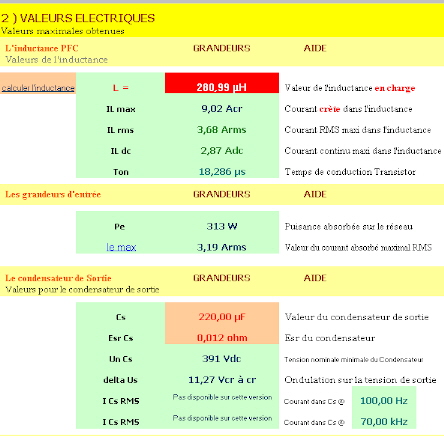

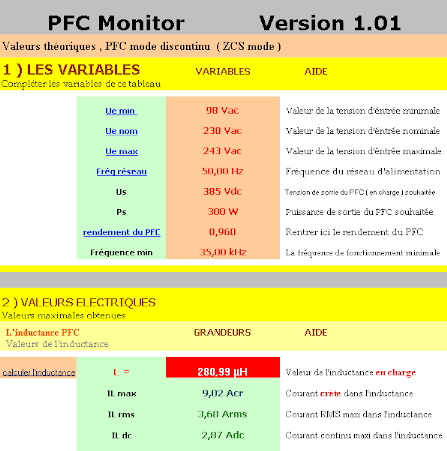

Exemples : Calcul de l'inductance d'un préconvertisseur pour réseau universel 98/243 V et d'une puissance de 300 W :





PFC Scope 1.01 demo calcule les grandeurs électriques instantanées après avoir renseigné les paramètres suivants :
  1. Tension réseau en cours
  2. Angle , et niveau de charge
  3. Pour les valeurs définies pas PFC Monitor 1.01

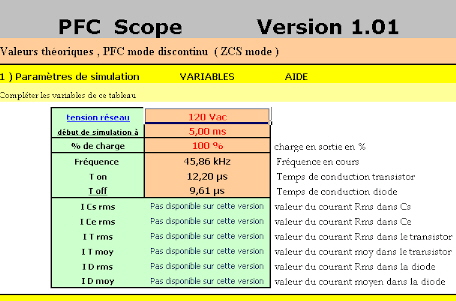

Exemples : Pour le cas ci dessus , calcul des temps de conduction pour Uréseau = 120V et P=Pn ( 100% ) et à 90° soit t = 5 ms :

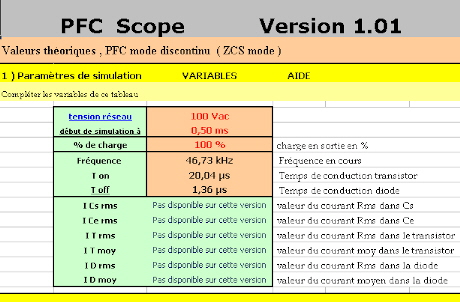

Exemples : idem mais  pour Uréseau = 100V et P=Pn ( 100% ) et à 9° soit t = 0.5 ms (début d'alternance) :





Ces Versions sont libres ---------- >  téléchargez PFC Monitor 1.01 + PFC Scope 1.01 demo !!

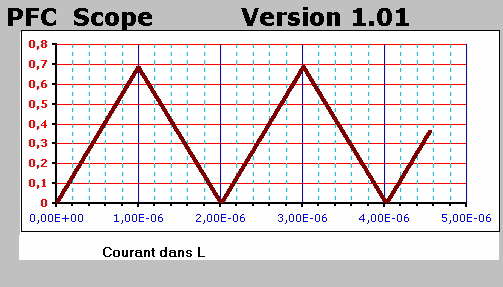

En savoir plus sur les versions complètes ? : celles ci permettent la visualisation des signaux courant / tension comme ceux ci :





des questions ? web@transfomaniac.com .
