Principes d'alimentations à découpage : Le FORWARD ou le transfert direct d'énergie: | ||
1 | Conventions : | Fonctionnement en régime établi et à fréquence fixe , les graphes sont des images à pleine charge. |

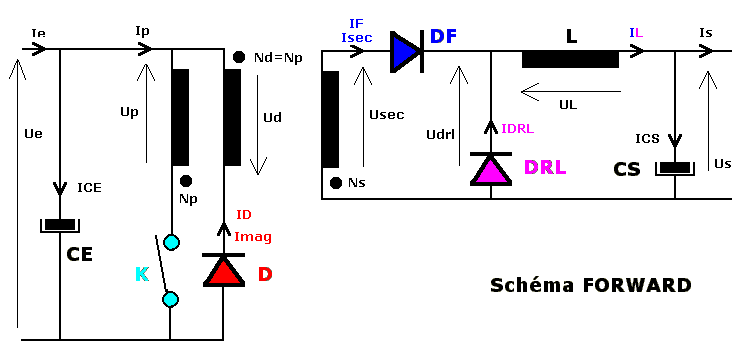

2 | Le Schéma : | Exemple de schéma mono-interrupteur ( avec enroulement de démagnétisation ) : |
3 | Le Principe : | A la fermeture de K : |
La tension Ue est appliquée à Np le primaire du transformateur. | ||
L'enroulement Nd étant inversé , la diode D est bloquée. | ||
La tension aux bornes du secondaire Ns est égale à Up*Ns/Np et est redressée par DF. | ||
L'ensemble DF , DRL , L se comporte comme un convertisseur abaisseur de type BUCK. | ||
A l'ouverture de K : | ||
Le courant magnétisant , rendu par le transformateur au travers de D , force de ce fait l'inversion des tensions du transformateur. | ||
La tension aux bornes de K est de 2* Ue ( si Nd=Np et delta=50% ). | ||
La diode DF est bloquée , L'ensemble DF , DRL , L se comporte comme un convertisseur abaisseur de type BUCK. | ||

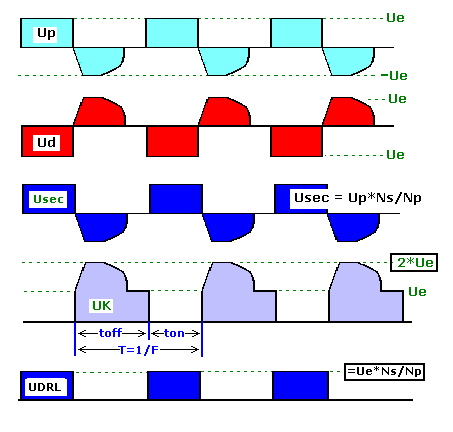

4 | Les Signaux : | Graphes des signaux de Tensions : |

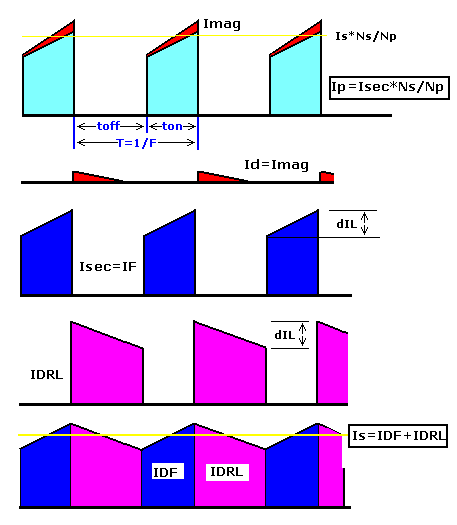

Graphes des signaux de Courants : | ||
5 | Grandeurs : | Valeurs électriques Théoriques : |
Ps = Us*Is | ||
Pe = Ue*Ie ~ Ps / rendement | ||
delta = ton / T | ||
Us = UDRL * delta = Ue * Ns / Np * delta | ||
Isec rms ~ Is * delta ^ 0.5 | ||
Ip rms ~ Is * delta ^ 0.5 * Ns / Np | ||
L ~ Us * toff / dIL ~ ( UDRL - Us ) * ton / dIL | ||

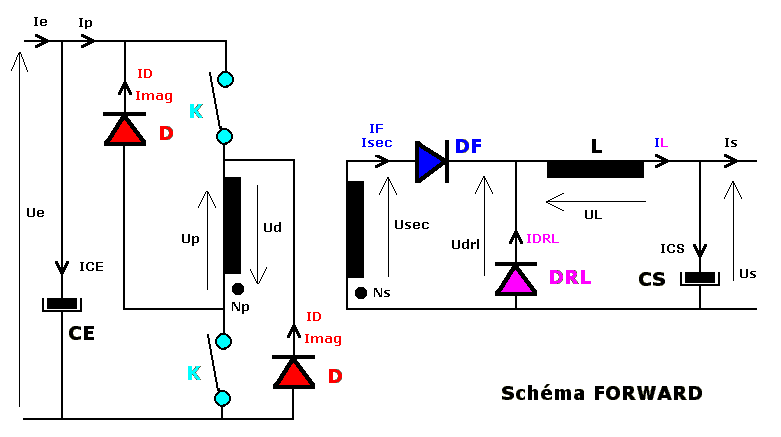

6 | Variante : | Exemple de schéma bi-interrupteur ( sans enroulement de démagnétisation ) : |
Le principe est le même | ||
Les formes des tensions et courants sont sensiblement les mêmes, sauf que la tension aux bornes des interrupteurs primaires ( K & D )plafonne à Ue au lieu de monter à 2*Ue. | ||
