valeurs normalisées selon IEC 53 en foncyion des tolérances

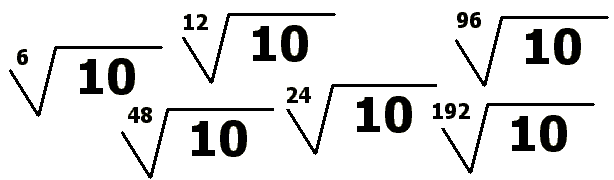

Ces valeurs sont issues avec une progression du type 10^(1/N) , avec N = 3 , 6 , 12 , 24 , 48 , 96 ou 192 selon la série choisie

Série E6 , progression d'un facteur de 1.47 entre chaque valeur
Série E12 , progression d'un facteur de 1.47 entre chaque valeur
Série E24 , progression d'un facteur de 1.10 entre chaque valeur ect .......

Calcul des valeurs de progression :
Série E Progression :

Séries normalisées E6 , 12 , 24 , 48 , 96 et 192

Selon IEC 53 , en fonction de la valeur de tolérance

E 6	E 12	E 24	E 48	E 96	E 192
+/-20%	+/-10%	+/-5%	+/-2%	+/-1%	+/-0,5%
100	100	100	100	100	100
					101
				102	102
					104
			105	105	105
					106
				107	107
					109
		110	110	110	110
					111
				113	113
					114
			115	115	115
					117
				118	118
	120	120			120
			121	121	121
					123
				124	124
					126
			127	127	127
					129
		130		130	130
					132
			133	133	133
					135
				137	137
					138
			140	140	140
					142
				143	143
					145
			147	147	147
					149
150	150	150		150	150
					152
			154	154	154
					156
				158	158
		160			160
			162	162	162
					164
				165	165
					167
			169	169	169
					172
				174	174
					176
			178	178	178
	180	180			180
				182	182
					184
			187	187	187
					189
				191	191
					193
			196	196	196
					198
		200		200	200
					203
			205	205	205
					208
				210	210
					213
			215	215	215
					218
220	220	220		221	221
					223
			226	226	226
					229
				232	232
					234
			237	237	237
		240			240
				243	243
					246
			249	249	249
					252
				255	255
					258
			261	261	261
					264
				267	267
	270	270			271
			274	274	274
					277
				280	280
					284
			287	287	287
					291
				294	294
					298
		300	301	301	301
					305
				309	309
					312
			316	316	316
					320
				324	324
					328
330	330	330	332	332	332
					336
				340	340
					344
			348	348	348
					352
				357	357
		360			361
			365	365	365
					370
				374	374
					379
			383	383	383
					388
	390	390		392	392
					397
			402	402	402
					407
				412	412
					417
			422	422	422
					427
		430		432	432
					437
			442	442	442
					448
				453	453
					459
			464	464	464
470	470	470			470
				475	475
					481
			487	487	487
					493
				499	499
					505
		510	511	511	511
					517
				523	523
					530
			536	536	536
					542
				549	549
					556
	560	560	562	562	562
					569
				576	576
					583
			590	590	590
					597
				604	604
					612
		620	619	619	619
					626
				634	634
					642
			649	649	649
					657
				665	665
					673
680	680	680	681	681	681
					690
				698	698
					706
			715	715	715
					723
				732	732
					741
		750	750	750	750
					759
				768	768
					777
			787	787	787
					796
				806	806
					816
	820	820	825	825	825
					835
				845	845
					856
			866	866	866
					876
				887	887
					898
		910	909	909	909
					919
				931	931
					942
			953	953	953
					965
				976	976
					988
